System 60Classic
當前位置:首 頁 > 產品展示 > 維納爾Wohner > System 60Classic
型號:連接 95 - 300 mm2

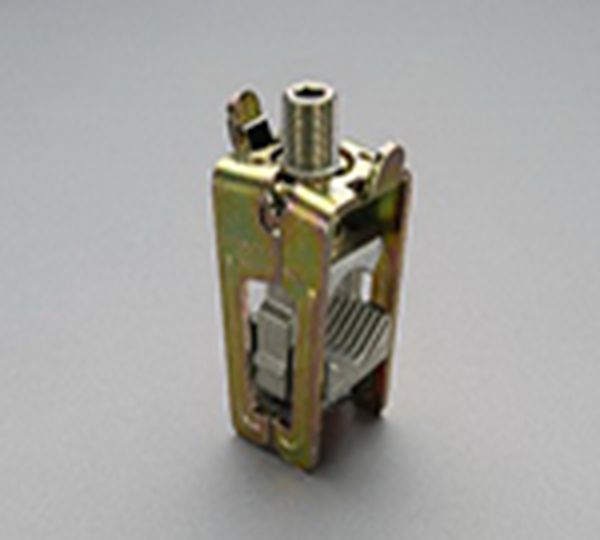

展開式連接夾
展開式連接夾
型號:連接 95 - 300 mm2 | 貨號:01760 |
庫存:10 | 交貨日期:天 |
產品介紹
最大電壓 IEC AC: | 1000 V |
最大電壓 IEC DC: | 1500 V |
最大電流負載能力 (IEC): | 600 A |
額定沖擊耐受電流 Ipk : | 81.4 kA |
Details UL | |
標準 | |
UL 508 |
suitable for field-installed conductors |
Electrical data UL | |
額定電流 (UL): | 420 A |
額定電壓 (UL) AC: | 600 V |
SCCR: | 25 kA |
機械數值 | |
寬 x 高 x 厚: | 41 x 51 x 86 |
重量: | 42.5 kg/100 |
適用母線: | 20, 25, 30 x 5, 10 和異型母線 |
Anzugsdrehmoment 30 Nm
連接端
用于符合IEC / EN標準的使用 :
銅 95 - 300 mm² 圓多股導線, 扇形多股導線以及細密圓導線(直接連接)
鋁 120 - 300 mm² 圓多股導線和扇形多股導線
鋁 120 - 240 mm² 扇形單股導線
用于符合UL / CSA標準的使用 :
銅 95 - 300 mm² / AWG 3/0 - MCM 600
適用鋁導線。
使用鋁導線連接時需要維護。
原材料性能 | |
連接螺釘: | 螺紋桿 M16, 內六角扳手 尺寸8 |
端子本體: | 鋼, 鍍鋅, 鍍鉻 |
電纜襯墊: | 黃銅, 鍍錫 |
