System 60Classic
當前位置：首 頁 > 產品展示 > 維納爾Wohner > System 60Classic
型號：3 極

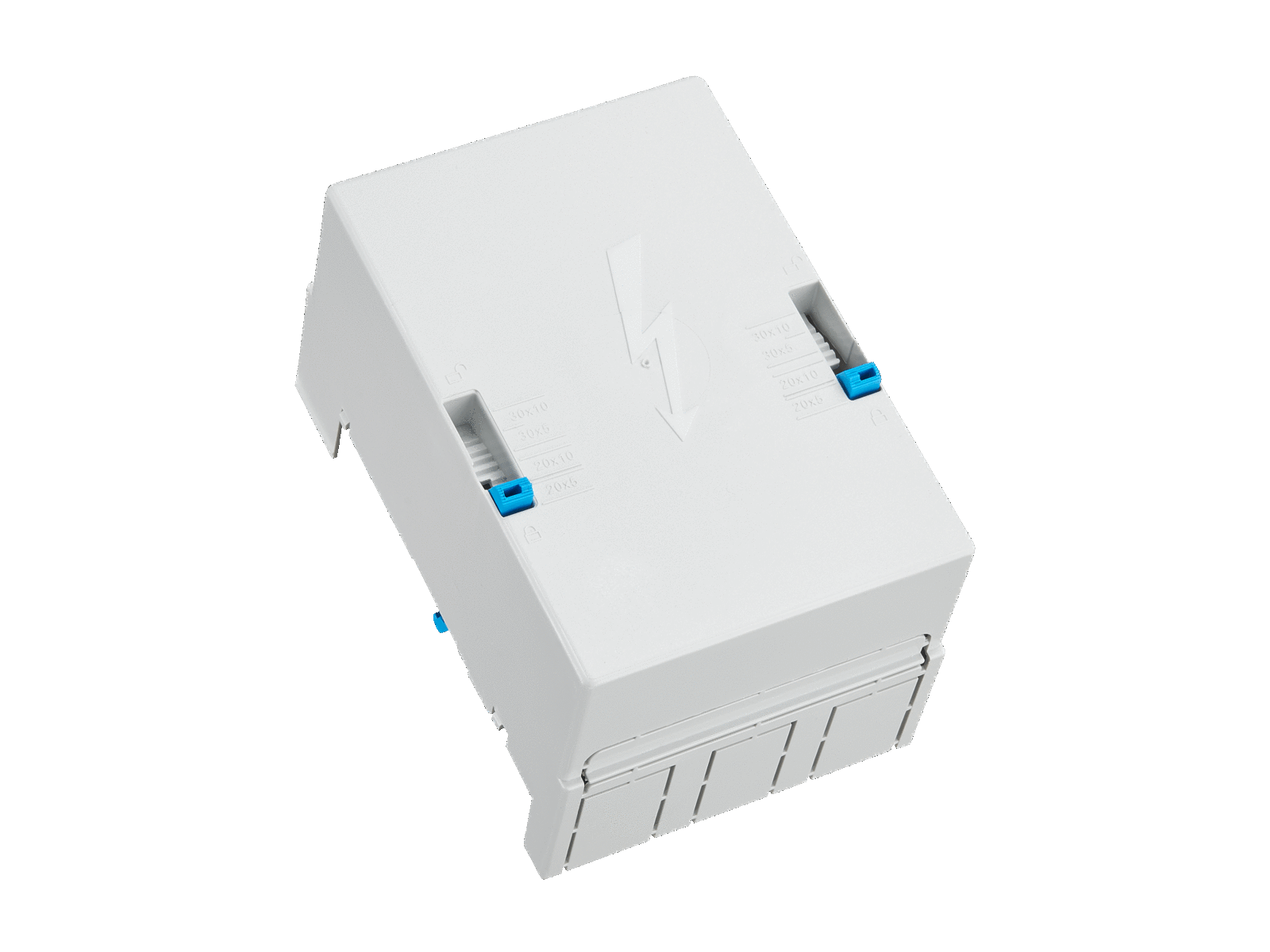

接線板
接線板
| 型號：3 極 | 貨號：01754 |
| 庫存：10 | 交貨日期：天 |
產品介紹
| 最大電壓 IEC AC: | 1000 V |
| 最大電壓 IEC DC: | 1500 V |
| 最大電流負載能力 (IEC): | 560 A |
| 額定沖擊耐受電流 Ipk : | 63.1 kA |
| 機械數值 | |
| 寬 x 高 x 厚: | 135 x 200 x 118 |
| 重量: | 165.7 kg/100 |
| 極數: | 3線 |
| 適用母線: | 20, 25, 30 x 5, 10 和異型母線 |
連接端
用于符合IEC / EN標準的使用 :
銅 95 - 300 mm² 圓多股導線, 扇形多股導線以及細密圓導線(直接連接)
鋁 120 - 300 mm² 圓多股導線和扇形多股導線
鋁 120 - 240 mm² 扇形單股導線
用于符合UL / CSA標準的使用 :
銅 95 - 300 mm² / AWG 3/0 - MCM 600
適用鋁導線。
使用鋁導線連接時需要維護。
| 原材料性能 | |
| 主體: | 耐溫性最高 125°C, 根據UL 94 有阻燃性, 耐蠕變性 CTI 200, 不含鹵素 |
| 蓋罩: | 耐溫性最高 125°C, 根據UL 94 有阻燃性, 耐蠕變性 CTI 200, 不含鹵素 |
端子: 鍍鋅不銹鋼, 鍍鉻 螺釘: 內六角螺釘, 鍍鋅, 鍍鉻 壓固件: 黃銅, 鍍鎳
變化
訂貨號 01199 接線板, 適用圓導線 95-185 mm²
訂貨號 01753 接線板, 適用扁平導線 32x20
