System 60Classic
當前位置：首 頁 > 產品展示 > 維納爾Wohner > System 60Classic
型號：E 18，63 A

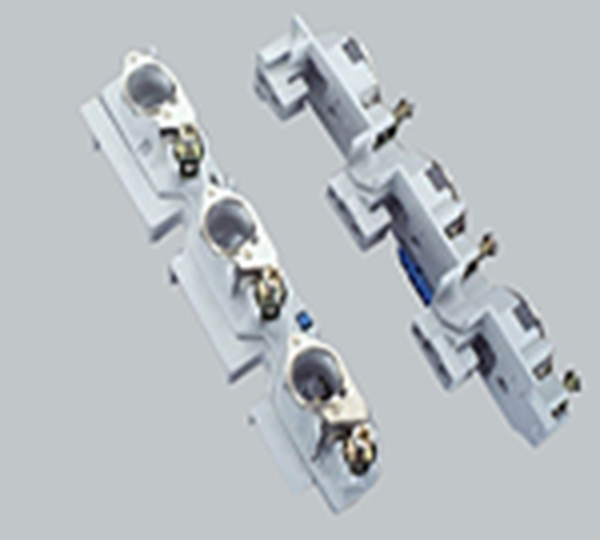

D0 型 熔斷器底座(母線式)
D0 型 熔斷器底座(母線式)
| 型號：E 18，63 A | 貨號：01498 |
| 庫存：10 | 交貨日期：天 |
產品介紹
| 最大電壓 IEC AC: | 440 V |
| 最大電壓 IEC DC: | 262 V |
| 熔斷器直接連接在母線上 | |
|
它可以用作母線系統的分支回路。不能作為母線系統的進線來應用。 |
| 機械數值 | |
| 寬 x 高 x 厚: | 36 x 200 x 43 |
| 重量: | 15.5 kg/100 |
| 極數: | 3線 |
| 適用母線: | 12, 15, 20, 25, 30 x 5, 10 和異型母線 |
固定方式: 通過卡接機構防止移動 通過螺帽 E18產生連接壓力 框端子扭力矩為4 Nm
連接端
框端子 :
1.5 - 25 mm² 細密導線, 直接連接或通過導線套連接,
1.5 - 10 mm² 圓單股導線
Md 3.0 Nm
(細密導線+導線套可能未達到最大橫橫截面積)
| 原材料性能 | |
| 主體: | 耐溫性最高 125°C, 根據UL 94 有阻燃性, 耐蠕變性 CTI 200, 不含鹵素 |
| 連接螺釘: | 螺釘 +/- (PZ2), 鍍鋅, 鍍鉻 |
說明
利用特殊的支撐彈簧和特殊的定位套筒, D02-固定式熔斷器座也可適用于D01-熔斷器。 持續負荷高于35A時, 由于存在溫升, 推薦使用36mm寬的版本。
