System 60Classic
當前位置：首 頁 > 產品展示 > 維納爾Wohner > System 60Classic
型號：3 極

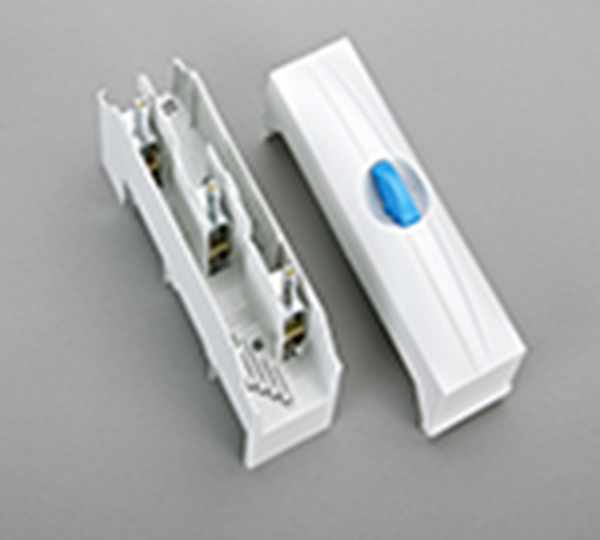

接線板
接線板
| 型號：3 極 | 貨號：01240 |
| 庫存：10 | 交貨日期：天 |
產品介紹
| 額定電流 (UL): | 175 A |
| 額定電壓 (UL) AC: | 600 V |
| SCCR unprotected max.: | 10 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 kA |
| 短路電流額定值: | 100 kA with JDDZ fuse Class J, CF or T 150 A / 600 V AC 65 kA with any DIVQ/7 circuit breaker 200 A / 480 V AC |
| 機械數值 | |
| 寬 x 高 x 厚: | 54 x 200 x 84 |
| 重量: | 45.1 kg/100 |
| 極數: | 3線 |
| 適用母線: | 12, 15, 20, 25, 30 x 5, 10 和異型母線 |
連接端
6 - 50 (70) mm² / AWG 10 - AWG 2/0
細密導線, 直接連接或通過導線套連接,
圓多股導線,
多層軟銅排 7x4 - 9x6
(細密導線+導線套可能未達到最大橫橫截面積)
| 原材料性能 | |
| 主體: | 耐溫性最高 125°C, 根據UL 94 有阻燃性, 耐蠕變性 CTI 200, 不含鹵素 |
| 蓋罩: | 耐溫性最高 125°C, 根據UL 94 有阻燃性, 耐蠕變性 CTI 200, 不含鹵素 |
