系統30緊湊型，3極
當前位置：首 頁 > 產品展示 > 維納爾Wohner > 系統30緊湊型，3極
型號：適用 12 - 20 x 5 / 10 矩形母線

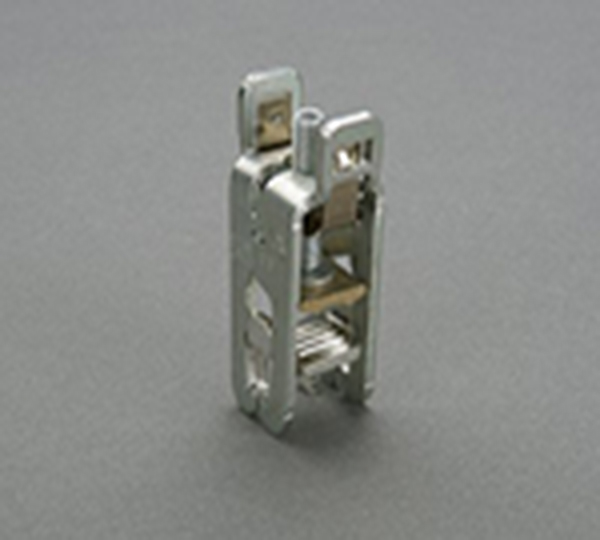

展開式連接夾
展開式連接夾
| 型號：適用 12 - 20 x 5 / 10 矩形母線 | 貨號：01135 |
| 庫存：10 | 交貨日期：天 |
產品介紹
| 最大電壓 IEC AC: | 1000 V |
| 最大電壓 IEC DC: | 1500 V |
| 最大電流負載能力 (IEC): | 480 A |
| 額定沖擊耐受電流 Ipk : | 49.8 kA |
| Details UL | |
| 標準 | |
| UL 508 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Electrical data UL | |
| 額定電流 (UL): | 285 A |
| 額定電壓 (UL) AC: | 600 V |
| SCCR: | 18 kA |
| 機械數值 | |
| 寬 x 高 x 厚: | 28 x 34 x 69 |
| 重量: | 10.2 kg/100 |
| 適用母線: | 12, 15, 20 x 5, 10 |
連接端
用于符合IEC / EN標準的使用:
銅 和 鋁 35 - 150 mm² 圓多股導線和扇形多股導線
銅細密導線, 直接連接或通過導線套連接,
(細密導線+導線套可能未達到最大橫橫截面積)
用于符合UL / CSA標準的使用:
銅 35 - 150 mm² / AWG 2 - MCM 300
適用鋁導線。
使用鋁導線連接時需要維護。
| 原材料性能 | |
| 連接螺釘: | 螺紋桿 M8, 內六角扳手 尺寸4 |
| 端子本體: | 鋼, 鍍鋅, 鍍鉻 |
| 電纜襯墊: | 黃銅, 鍍錫 |
端子主體: 鍍鋅不銹鋼材, 鍍鉻 螺釘: 內六角螺釘, M8 x 37 電纜襯墊: 黃銅, 鍍鎳
