System 60Classic
當前位置：首 頁 > 產品展示 > 維納爾Wohner > System 60Classic
型號：E 18，63 A，母線式，適用 10 mm 厚母線

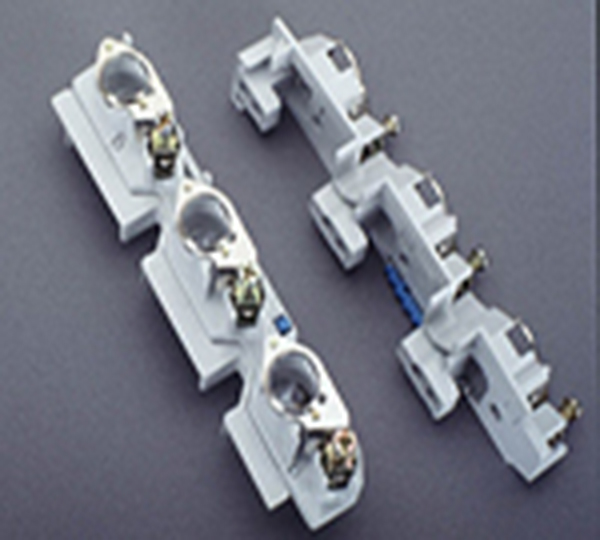

D0 型 熔斷器底座(母線式)
D0 型 熔斷器底座(母線式)
| 型號：E 18，63 A，母線式，適用 10 mm 厚母線 | 貨號：01058 |
| 庫存：10 | 交貨日期：天 |
產品介紹
| fuse links acc. to standard: | IEC / HD 60269-3 |
| 所使用熔斷器的允許損耗功率: | 5.5 W |
| Details IEC | |
| 標準 | |
| IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 GB/T 13539.3 |
| Electrical data IEC | |
| 額定電流（IEC）: | 63 A |
| 額定電壓（IEC）AC: | 400 V |
| 額定電壓 （IEC） DC: | 250 V |
| 額定沖擊耐受電壓 Uimp: | 6 kV |
| 帶熔斷器測定的工作等級: | gG |
| 帶熔斷器時的分?jǐn)嗄芰? | 50 kA |
功率輸出:
The power dissipation at a typical load of 80 % results to 3.8 W.
(The power dissipation at full load would be 5.9 W.)
下述參數已經在特定條件下通過測試得到驗證。開始設計之前，請聯系維納爾咨詢這些條件。
| 最大電壓 IEC AC: | 440 V |
| 最大電壓 IEC DC: | 262 V |
| 熔斷器與母線的直接連接 | |
| 適用熔斷器和定位部件, 符合 DIN VDE 0636-3 標準 IEC / HD 60269-3 標準 |
| 機械數值 | |
| 寬 x 高 x 厚: | 36 x 200 x 43 |
| 重量: | 16.1 kg/100 |
| 極數: | 3線 |
| 適用母線: | 12, 15, 20, 25, 30 x 10 和異型母線 |
固定方式: 通過卡接機構防止移動 通過螺帽 E18產生連接壓力 框端子扭力矩為4 Nm
連接端
框端子 :
1.5 - 25 mm² 細密導線, 直接連接或通過導線套連接,
1.5 - 10 mm² 圓單股導線
Md 3.0 Nm
(細密導線+導線套可能未達到最大橫橫截面積)
| 原材料性能 | |
| 主體: | 耐溫性最高 125°C, 根據UL 94 有阻燃性, 耐蠕變性 CTI 200, 不含鹵素 |
| 連接螺釘: | 螺釘 +/- (PZ2), 鍍鋅, 鍍鉻 |
說明
利用特殊的支撐彈簧和特殊的定位套筒, D02-母線式熔斷器座也可適用于D01-熔斷器。 持續負載高于35A時, 推薦使用36mm寬的版本, 用于散熱。
