型號:6 x 15.5 x 0.8

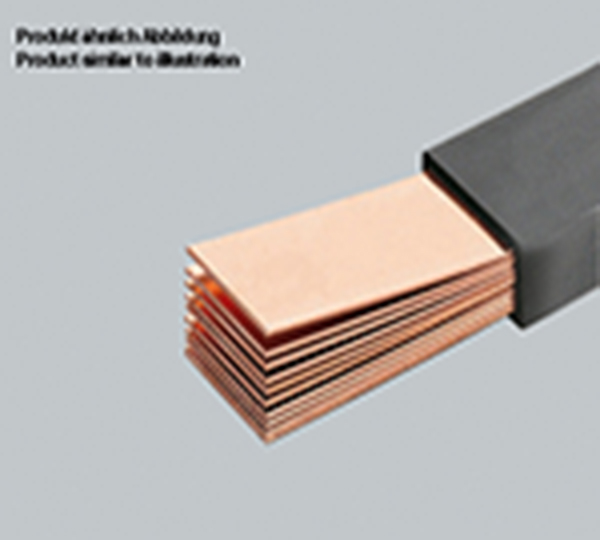

多層軟銅排
多層軟銅排
型號:6 x 15.5 x 0.8 | 貨號:01035 |
庫存:10 | 交貨日期:天 |
產品介紹
Details IEC | |
標準 | |
IEC 61439-1:2011 GB/T 7251.1 |
Electrical data IEC | |
額定電流(IEC): | 350 A |
短路穩定性: | 參閱所使用母線架的產品描述 |
功率輸出:
The power dissipation at a typical load of 80 % results to 44.4 W.
(The power dissipation at full load would be 69.4 W.)
負荷能力取決于多層軟銅排自身的、不考慮其他熱源影響的允許溫升。 | |
溫升30 K時的電流: | 257 A |
溫升40 K時的電流: | 306 A |
溫升50 K時的電流: | 350 A |
溫升60 K時的電流: | 389 A |
溫升70 K時的電流: | 424 A |
請注意 105 °C 時絕緣材料的溫度穩定性 連接產品和設備時,請注意給出的導線截面積(參照相應的標準或生產商說明) |
Details UL | |
標準 | |
UL 758 UL 67 |
for UL feeder circuits >250V |
考慮具體安裝條件下的允許溫升,根據 UL 標準,可以允許如下負荷(文件 E197039) | |
capacity at 50 K: | 375 A |
capacity at 65 K: | 430 A |
機械數值 | |
長 x 寬 x 高: | 2000 x 20 x 9 |
重量: | 139.2 kg/100 |
截面積: | 74.4 mm² |
原材料性能 | |
絕緣: | temperature withstand up to 105 °C self-extinguishing, V0 according to UL 94 breakdown voltage 20 kV stretching 370 % |
