System 60Classic
當前位置：首 頁 > 產品展示 > 維納爾Wohner > System 60Classic
型號：適用 3T 型母線

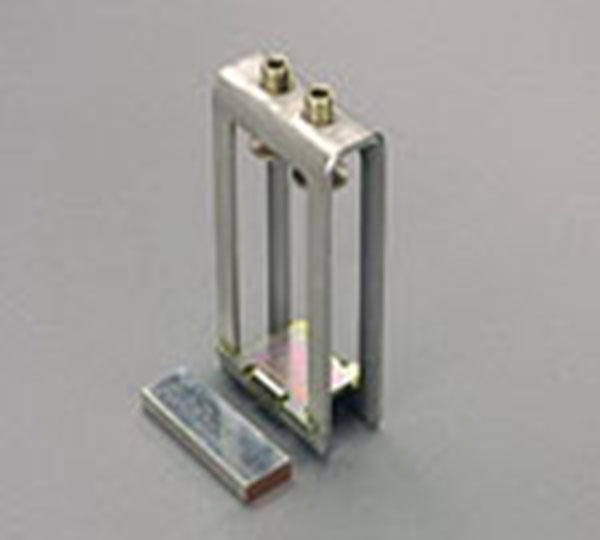

異型母線連接夾
異型母線連接夾
| 型號：適用 3T 型母線 | 貨號：01008 |
| 庫存：10 | 交貨日期：天 |
產品介紹
| Details IEC | |
| 標準 | |
| IEC 61439-1:2011 GB/T 7251.1 |
| Electrical data IEC | |
| 額定電流（IEC）: | 2000 A |
| 額定電壓（IEC）AC: | 690 V |
| 產品的絕緣性能與安裝條件有關。 | |
| rated short-time withstand current Icw (1.0 s) max.: | 51.1 kA |
下述參數已經在特定條件下通過測試得到驗證。開始設計之前，請聯系維納爾咨詢這些條件。
| 最大電壓 IEC AC: | 1000 V |
| 最大電壓 IEC DC: | 1500 V |
| 側端供電時的電流負荷能力: | 2000 A |
| 中間位置供電時的電流負荷能力: | 2500 A |
| 額定沖擊耐受電流 Ipk : | 107 kA |
| Details UL | |
| 標準 | |
| UL 508 |
| Electrical data UL | |
| 額定電流 (UL): | 1400 A |
| 額定電壓 (UL) AC: | 600 V |
| SCCR: | 35 kA |
| 機械數值 | |
| 寬 x 高 x 厚: | 94 x 45 x 154 |
| 重量: | 124 kg/100 |
| 適用母線: | 3T型母線 |
連接端
開口空間 64 x 23 - 45
2 個連接螺釘 M12
| 原材料性能 | |
| 連接螺釘: | 螺紋桿 M16, 內六角扳手 尺寸8 |
端子主體為不銹鋼
說明
3線連接需要3個連接端子。在多根多層軟銅排平行連接時,使用隔塊保持母線間距。
